Roof–1 モジュール スペック

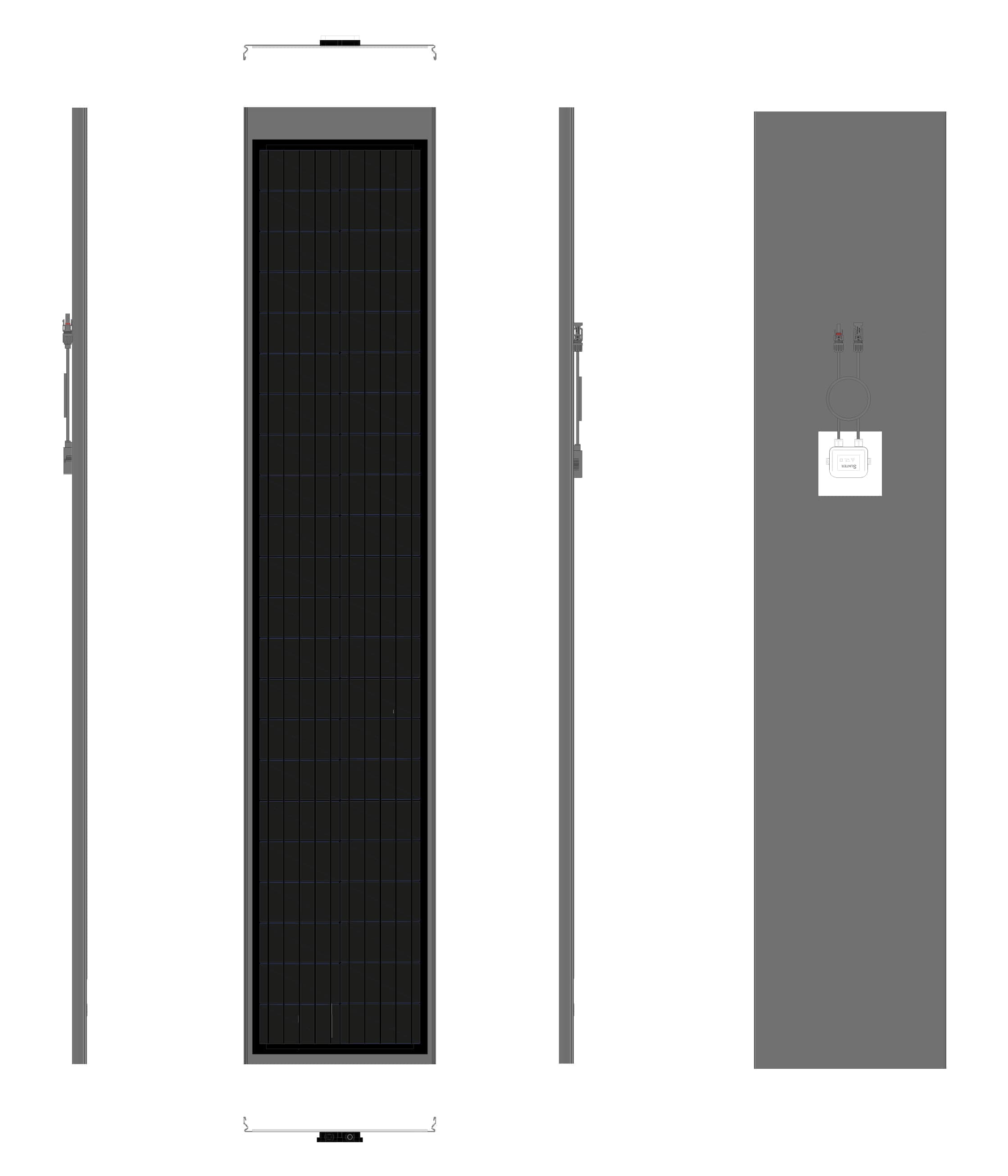

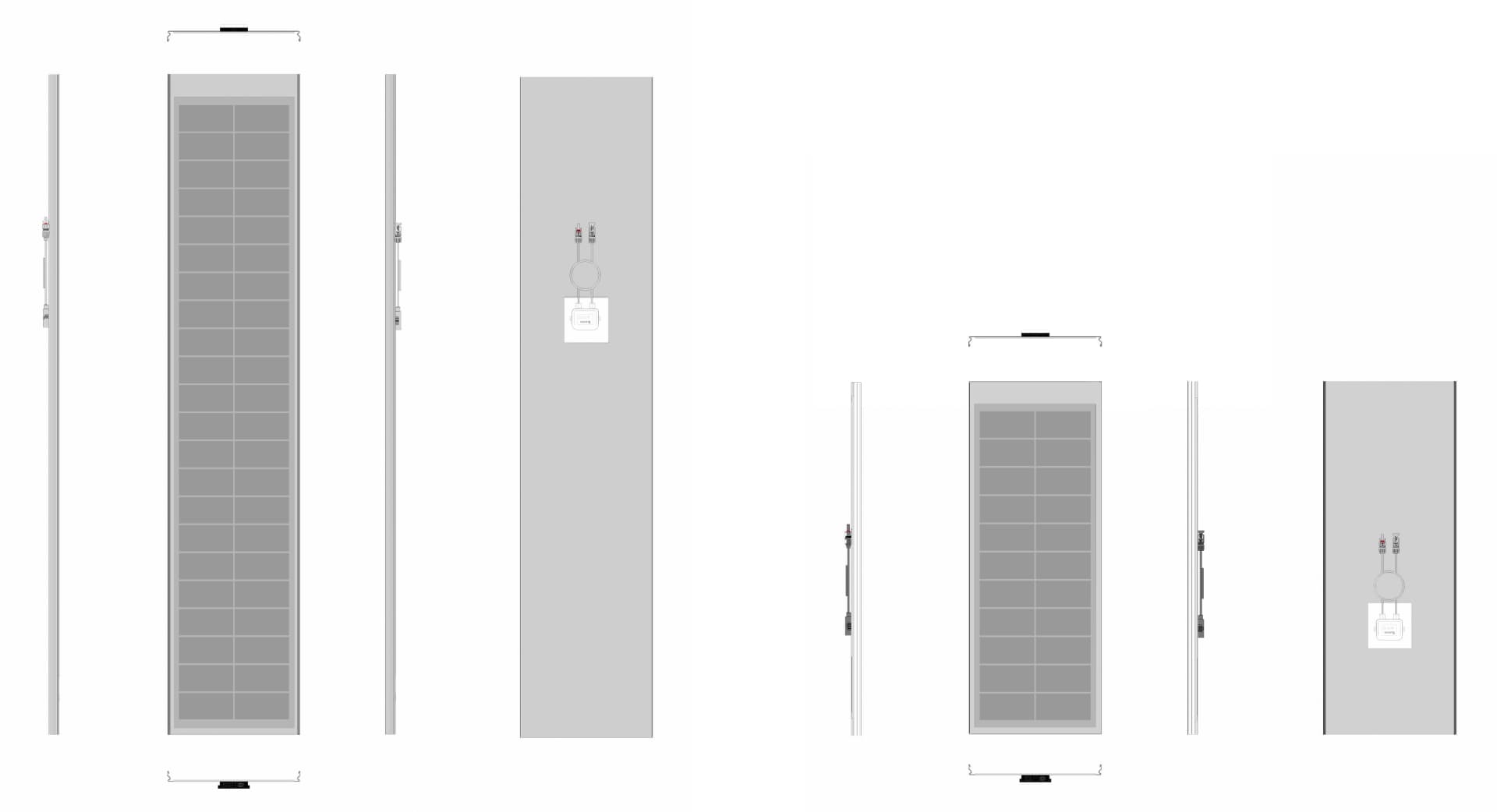

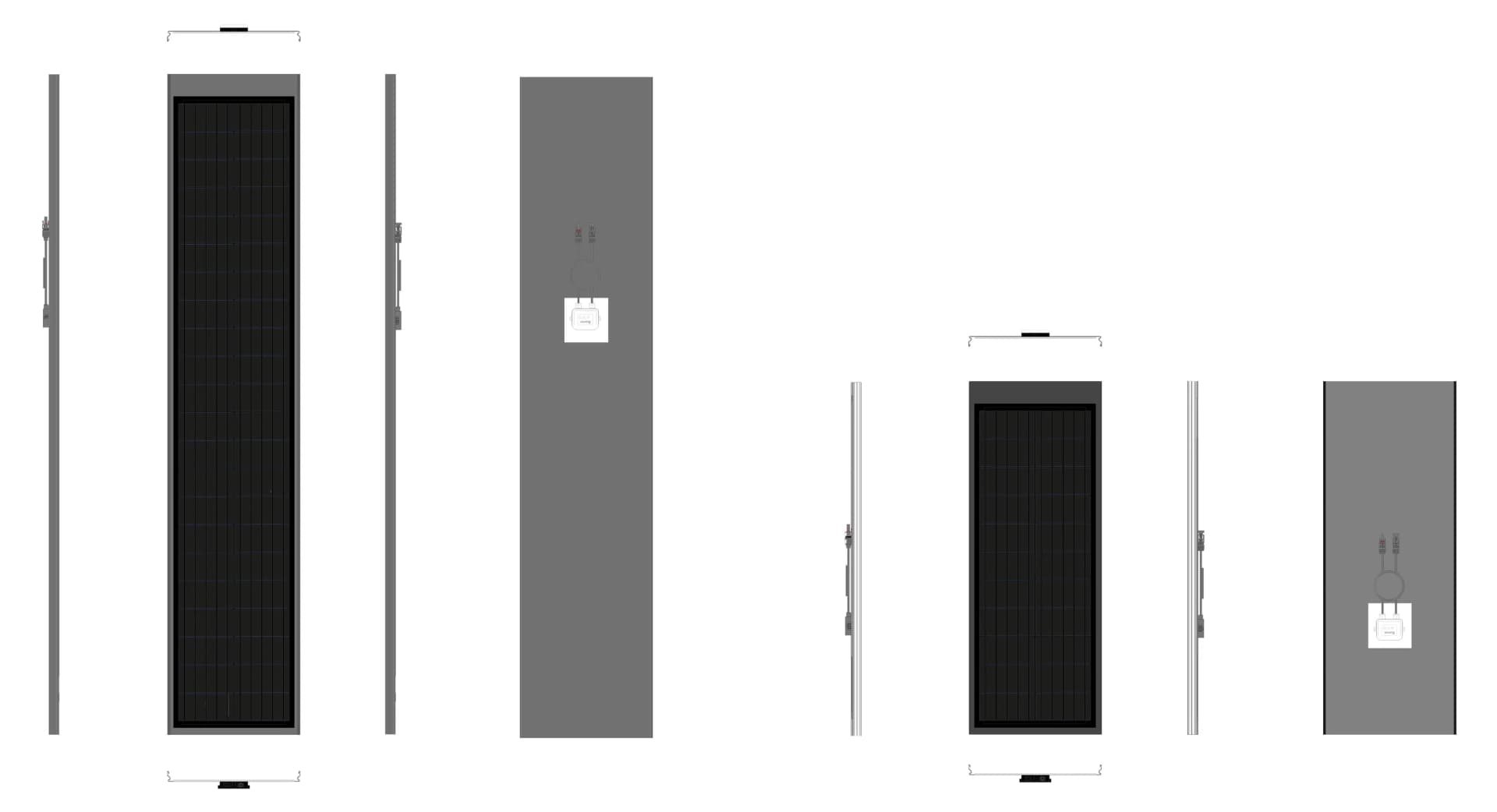

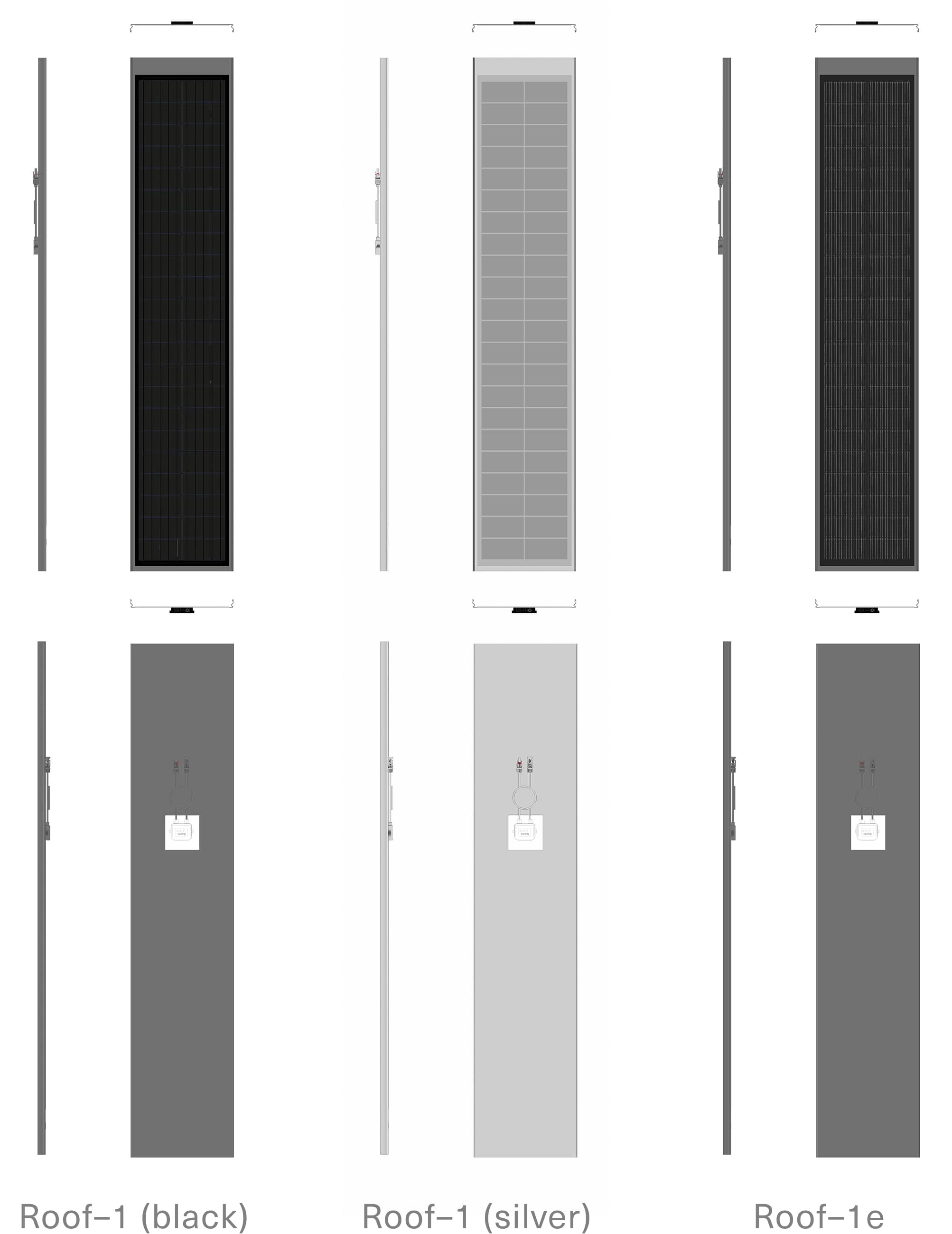

図面: Roof–1 Module Full


電気性能
Module Type
MC44HM110 (2x22 110W)
Full: MC44HM110 (2x22 110W)
Half: MC22HM55 (2x11 55W)
Maximum Power
(Pmax / W)
110
Full: 110
Half: 50
Power Tolerance
±10%
±10%
Maximum Power Voltage
(Vm / V)
12.79
12.79
Maximum Power Current
(Im / A)
4.3
4.3
Open Circuit Voltage
(Voc / V)
29.89
Full: 29.89
Half: 14.95
Short Circuit Current
(Isc / A)
4.5
4.5
Maximum System Voltage
(VDC)
600 (IEC) / (UL)
600 (IEC) / (UL)
Maximum Series Fuse Rating
(A)
10
10
Operating Module Temperature
(℃)
-40 to +85
-40 to +85
Normal Operating Cell Temperature
(℃)
45±2℃
45±2℃
Module Efficins
(%)
17.53
Full: 17.53
Half: 16.8
機械特性
Dimension (L*W*H /mm)
1915 x 384 x 25(49.5mm)
Full: 1915 x 384 x 25(49.5mm)
Half: 1020 x 384 x 25(49.5mm)
Weight (kgs)
10.64
Full: 10.64
Half: 5.74
Suspension, Backup and Cap included
Solar Cells
Mono 79.5 x 158.75mm 5BB P=5.49W
Full: Mono 79.5 x 158.75mm 5BB P=5.49W
Half: Mono 79.375 x 158.75mm 5BB P=5.49W
No. of Cells
44 (2x22)
Full: 44 (2x22)
Half: 22 (2x11)
Glass
3.2mm Low-iron tempered glass with AR coating
3.2mm Low-iron tempered glass with AR coating
polished pencil edge
Backsheet
Black / White
Black / White
Encapsulant
Polyolefin
Polyolefin
Junction Box PV-ZH011-2-1
IP67, 2 diodes (20SQ045)
IP67, 2 diodes (20SQ045)
Cables
2 × 4mm², L=1200mm
2 × 4mm², L=1200mm
Connectors
IP67 (PV-ZH202)
IP67 (PV-ZH202)
Price (Tax excl.)
¥33,000
Full: ¥33,000
Half: ¥22,000
屋根仕様
Solar Panel
1830mm × 350mm × 25mm
Full: 1830mm × 350mm × 25mm
Half: 935mm × 350mm × 25mm
Roof material
1915mm × 384 × 0.4mm Cap H=30mm
Full: 1915mm × 384 × 0.4mm Cap H=30mm
Half: 1020mm × 384mm × 0.4mm Cap H=30mm
Working Dimensions
386mm × 1880mm
Full: 386mm × 1880mm
Half: 386mm × 985mm
Painting material
Polyester resin coating
Polyester resin coating
Flame-resistant approved number
NM-8697
NM-8697
保証仕様
保証対象
海岸線からの距離が500m以上の場合
海岸線からの距離が500m以上の場合
免責事項
天災や事故等に起因する不具合
その他、保証書に定める事項
天災や事故等に起因する不具合
その他、保証書に定める事項
太陽光発電モジュール
製品保証 20年
出力保証 20年
製品保証 20年
出力保証 20年
保証出力に対して基準値未満(1年後 97%、10年後 90%、20年後 83%)の場合に保証します。
金属屋根
塗膜保証 20年間
穴あき保証 20年間
塗膜保証 20年間
穴あき保証 20年間
